know how: estetica e tecnica della progettazione aeraulica

Le domande chiave e i problemi da porsi nel dimensionamento e nella costruzione di impianti di aspirazione industriale – dall’ottimizzazione del design all’integrazione di componenti speciali, fino alle strategie di recupero del calore nelle linee industriali di estrazione fumi. L’esperienza Quickduct al servizio dei professionisti che hanno contribuito alla sua crescita.

Indice

1.0 progettazione

Come si progetta una rete aeraulica per aspirazione industriale?
Quali elementi la compongono e quali variabili incidono sulle prestazioni del sistema?

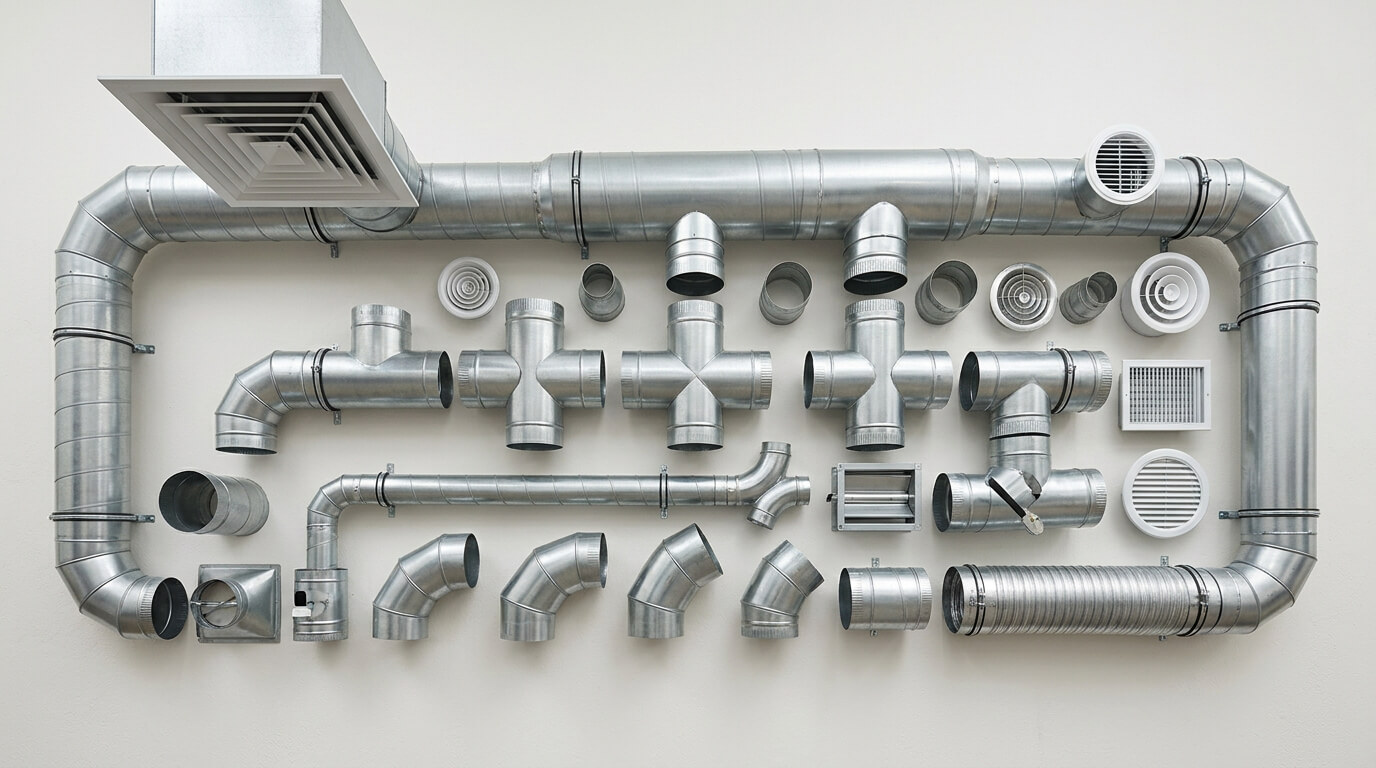

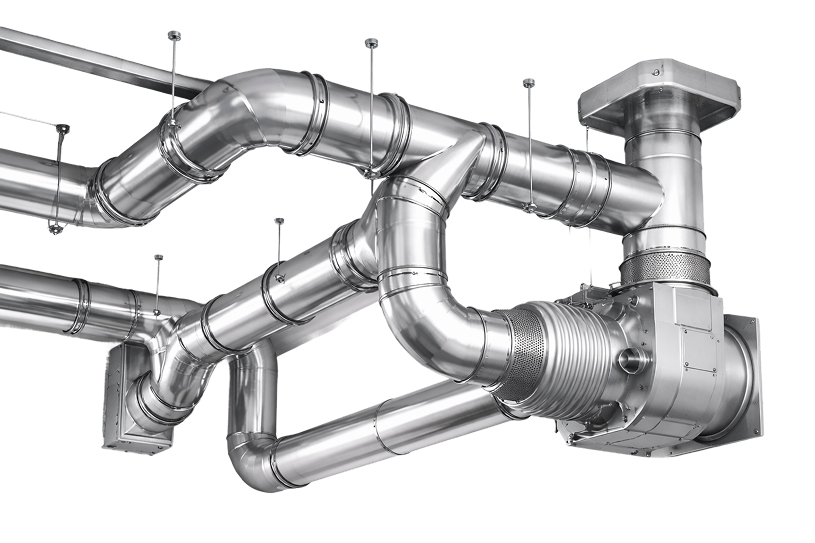

1.1 Definizione di rete aeraulica

Un impianto aeraulico per depolverazione industriale è un sistema di convogliamento di aria e particolato composto da condotte, raccordi e componenti funzionali, progettato per l’aspirazione, il trasporto e lo scarico controllato degli inquinanti aerodispersi, in condizioni di pressione negativa o regolata.

Una rete aeraulica per l’aspirazione di processo comprende generalmente:

  • unità di filtrazione e separazione delle polveri (filtri, cicloni, sistemi di abbattimento)
  • ventilatori per la movimentazione forzata dei flussi d’aria
  • canalizzazioni aerauliche per il trasporto di aria e particolato
  • punti di captazione e terminali di aspirazione
  • sistemi di controllo per la gestione dei parametri di processo

All’interno di questo sistema, la rete di condotte rappresenta l’elemento di connessione tra le diverse unità e incide in modo diretto sulle prestazioni e l’efficienza dell’impianto.

1.2 Dimensionamento e layout dell’impianto

Il dimensionamento di una rete aeraulica per aspirazione industriale parte dall’analisi degli spazi disponibili e del layout produttivo, che determinano l’ingombro e la configurazione dell’impianto. La distinzione tra condotte di aspirazione e condotte di mandata è fondamentale: nel primo caso prevalgono esigenze di captazione a bordo macchina e trasporto del particolato attraverso la rete aeraulica verso le unità di filtrazione centrali; nel secondo caso si parla di distribuzione dell’aria, con implicazioni diverse su diametri, velocità e requisiti di tenuta.

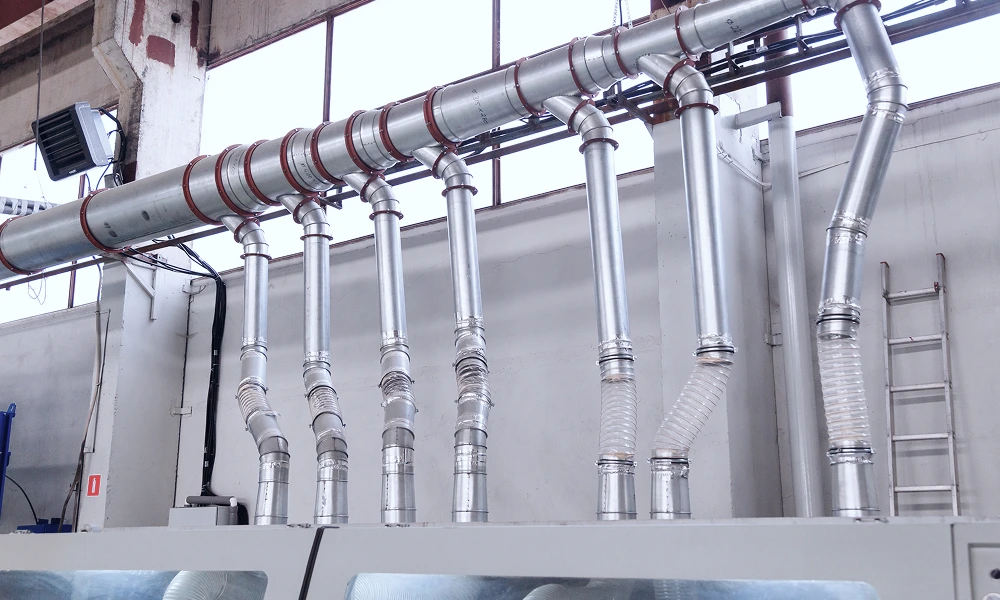

Condotta di aspirazione

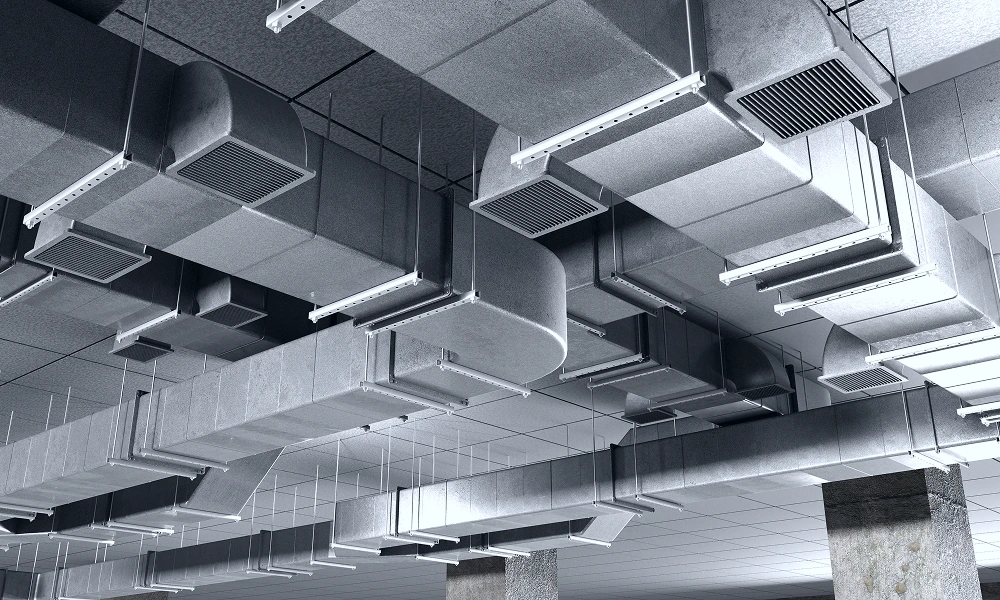

Condotta di mandata

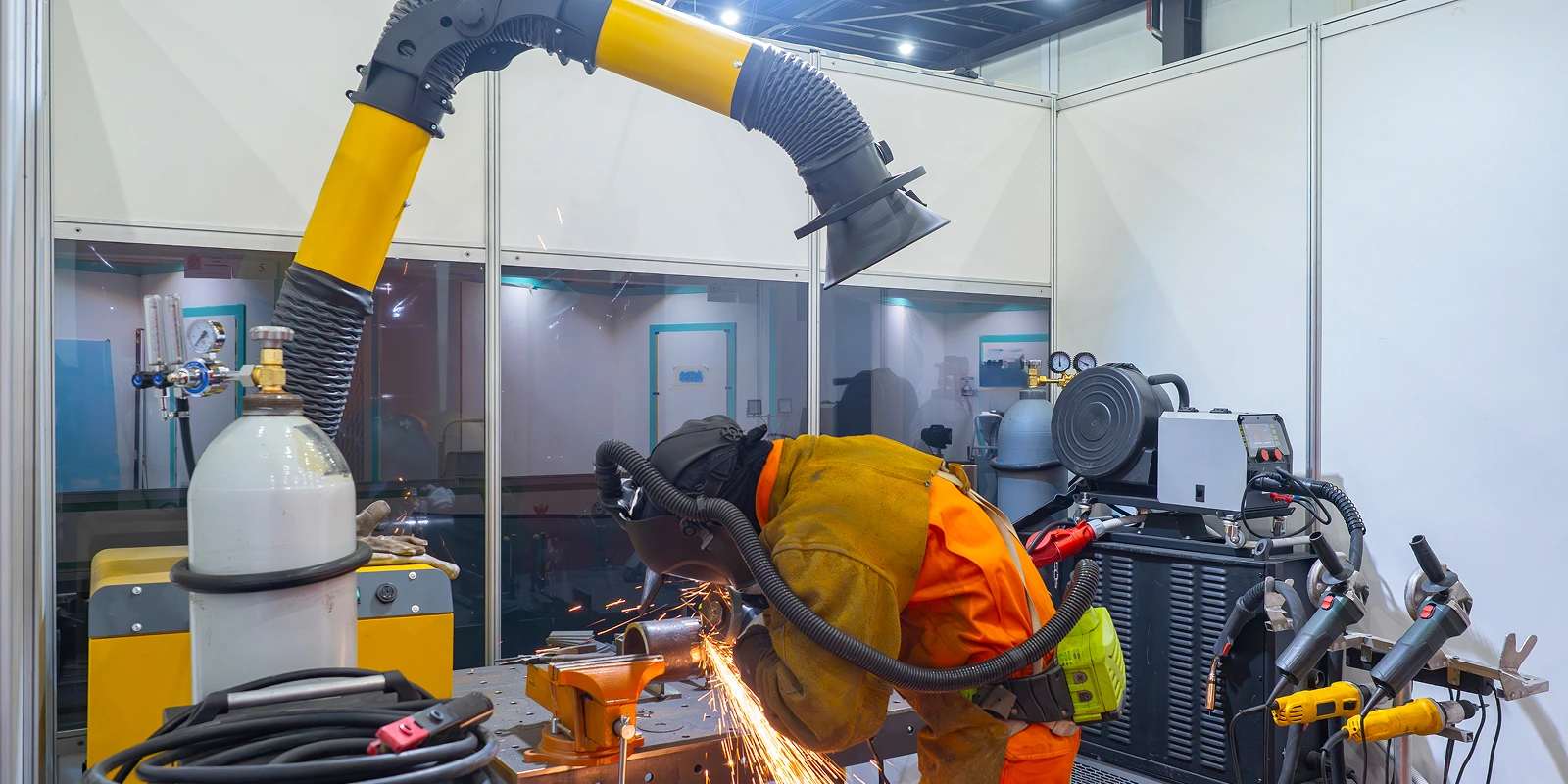

1.3 Integrazione con il processo produttivo

La progettazione dell’impianto aeraulico deve garantire un’integrazione efficace tra rete aeraulica e processo produttivo, a partire dall’individuazione delle postazioni e dei macchinari da collegare. La captazione alla fonte degli inquinanti rappresenta un criterio prioritario per limitare la dispersione di polveri e fumi nell’ambiente. In caso di retrofit, la configurazione della rete deve adattarsi a impianti esistenti, assicurando continuità operativa e compatibilità con le linee di produzione.

1.4 Ottimizzazione del sistema

L’ottimizzazione della rete aeraulica passa attraverso la semplificazione del tracciato e la riduzione dei pezzi speciali, privilegiando configurazioni lineari che favoriscono la regolarità del flusso e il contenimento delle perdite di carico. La verifica delle perdite d’aria lungo la rete aeraulica è un parametro fondamentale per valutare l’efficienza dell’impianto installato e validarne, eventualmente, la conformità. Scostamenti rispetto ai valori di progetto possono indicare criticità nelle connessioni o nella configurazione della rete, richiedendo interventi mirati per il ripristino delle prestazioni.

2.0 variabili di processo

Quali fattori legati alla produzione influenzano la configurazione della rete e le prestazioni complessive del sistema di depolverazione?

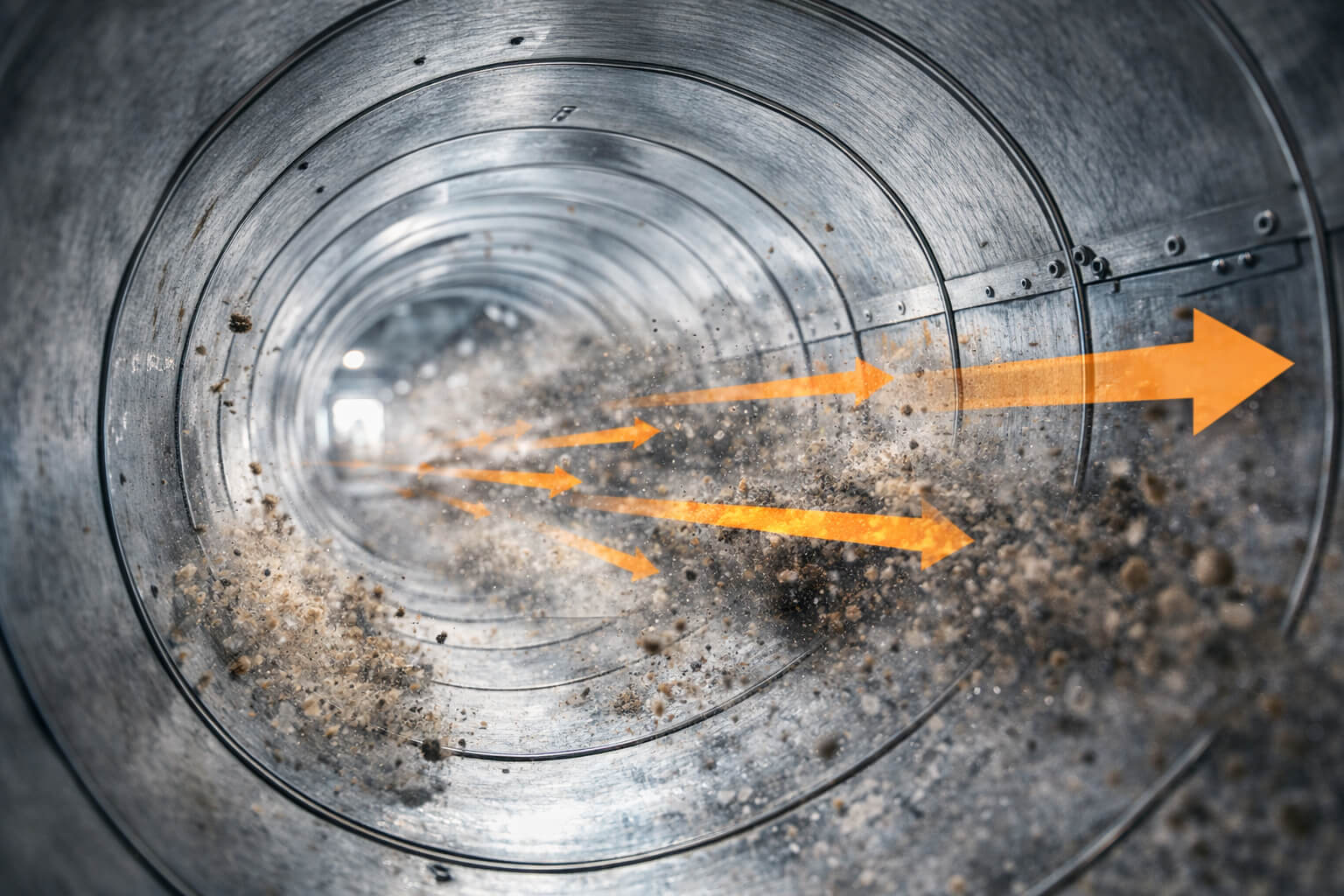

2.1 Velocità dell’aria

La velocità dell’aria all’interno delle condotte è un parametro critico per il corretto trasporto del particolato. Valori insufficienti possono causare sedimentazione e accumulo di polveri, mentre velocità eccessive aumentano perdite di carico, usura e consumi energetici. Il dimensionamento deve quindi garantire velocità di trasporto adeguate in funzione della natura e granulometria degli inquinanti.

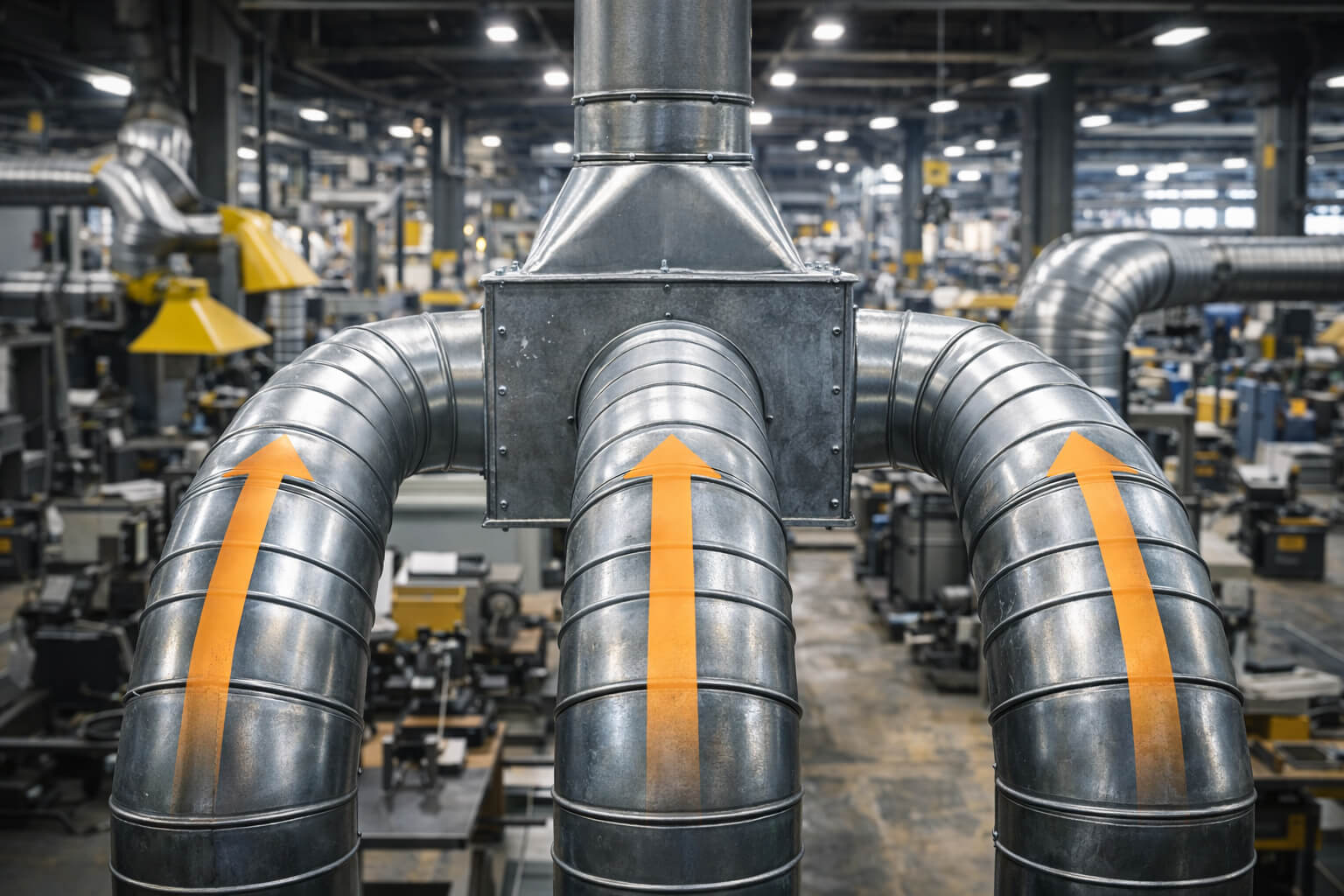

2.2 Portata delle condotte

La portata d’aria è determinata dal numero di utenze collegate e dalle esigenze di captazione alla fonte. Un corretto bilanciamento tra portata, diametro delle condotte e velocità consente di mantenere condizioni di esercizio stabili, evitando squilibri nella rete aeraulica e garantendo continuità nel sistema di aspirazione industriale.

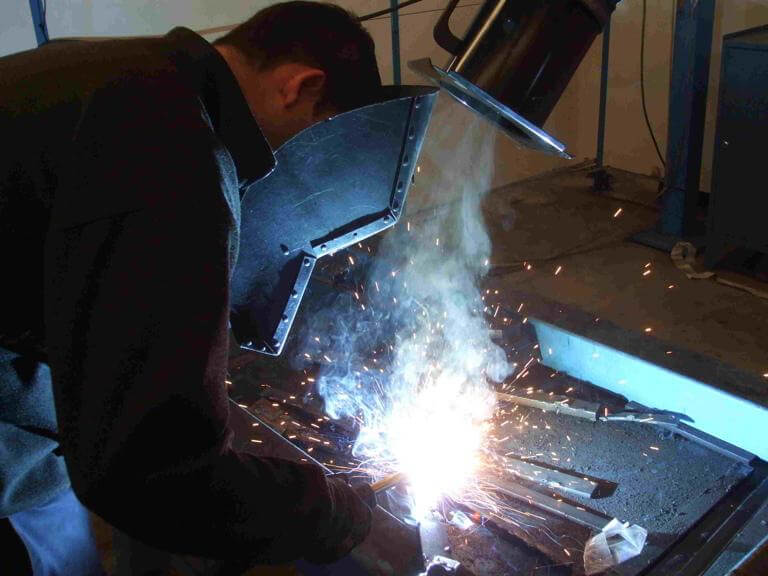

2.3 Tipologia di produzione e inquinanti di processo

Le caratteristiche del processo produttivo e la tipologia di inquinanti influenzano direttamente la progettazione della canalizzazione. Polveri fini, materiali abrasivi, fibre leggere o contaminanti umidi richiedono soluzioni differenti in termini di velocità di trasporto, geometria delle condotte e configurazione della rete, per garantire efficienza e affidabilità del sistema.

2.4 Normative di settore in produzioni critiche

In applicazioni specifiche, la progettazione deve rispettare normative tecniche e requisiti di sicurezza. In ambienti a rischio di esplosione (ATEX), la gestione delle polveri combustibili impone criteri stringenti su materiali e configurazione dell’impianto. Nel settore alimentare, la normativa HACCP impone un rigido controllo degli inquinati: è dunque fondamentale implementare prodotti in grado di prevenire le contaminazioni, garantire la pulibilità e l’accessibilità delle condotte per facilitare la bonifica dell’impianto.

3.0 COMPONENTI SPECIALI

Come controllare la gestione dei flussi aerei e del particolato industriale?
Quali componenti speciali è necessario integrare nell’impianto aeraulico?

3.1 Regolazione del flusso e della portata

La regolazione del flusso all’interno di una rete aeraulica per aspirazione industriale avviene principalmente tramite serrande di intercettazione e regolazione, che consentono di modulare la portata d’aria nei diversi rami dell’impianto. Questi componenti permettono di adattare il funzionamento del sistema alle condizioni operative, contribuendo al bilanciamento della rete e all’ottimizzazione delle prestazioni.

Serranda A Farfalla – Comando Manuale — Flangiato — Vista tre quarti

Serrande a farfalla

Le serrande a farfalla sono dispositivi di regolazione che consentono la modulazione continua della portata d’aria attraverso la rotazione di un disco interno. Sono utilizzate per il bilanciamento dei flussi nei sistemi di aspirazione industriale, permettendo di adattare la distribuzione dell’aria in funzione delle esigenze di processo.

Serranda A Ghigliottina Oil — Flangiato — Vista tre quarti

Serrande a ghigliottina

Le serrande a ghigliottina sono progettate per l’intercettazione del flusso, con funzione prevalentemente ON/OFF. Sono impiegate per isolare tratti di impianto o singole utenze, facilitando operazioni di manutenzione o gestione selettiva della rete aeraulica.

Serrande Antiritorno A Gravita — Risvoltato — Vista tre quarti

Serrande a gravità

Le serrande a gravità sono dispositivi di regolazione passiva utilizzati nelle reti aerauliche per aspirazione industriale, progettati per consentire il passaggio dell’aria in una sola direzione e impedire il ritorno del flusso o del particolato. Il loro funzionamento si basa sull’apertura automatica della pala in presenza di flusso e sulla chiusura per effetto della gravità in assenza di pressione.

3.2 Controllo del rumore

Il rumore generato dal flusso d’aria nelle canalizzazioni industriali è legato a velocità elevate, turbolenze e discontinuità geometriche. Il controllo acustico rappresenta un aspetto rilevante nella progettazione della rete aeraulica, soprattutto in ambienti produttivi con elevata densità impiantistica.

SILENZIATORI

I silenziatori sono componenti progettati per attenuare il rumore aerodinamico all’interno delle condotte. Inseriti nei punti critici della rete, contribuiscono a ridurre la propagazione sonora generata dal flusso d’aria e dal funzionamento dei ventilatori.

Silenziatori Circolari Mod. “Afon” Con Ogiva — Flangiato — Vista tre quarti

3.3 Isolamento della vibrazione

Le vibrazioni generate da ventilatori e macchinari possono trasmettersi lungo la rete aeraulica, influenzando la stabilità dell’impianto e contribuendo alla propagazione del rumore strutturale. L’isolamento vibrazionale è quindi un elemento importante per garantire continuità operativa e durata dei componenti.

giunti antivibranti

I giunti antivibranti sono elementi flessibili installati tra componenti della rete aeraulica per assorbire vibrazioni e compensare disallineamenti. Il loro utilizzo contribuisce a limitare le sollecitazioni meccaniche sulle condotte e a ridurre la trasmissione del rumore strutturale.

Giunti Antivibranti Con Supporto Interno Metallico A Scorrimento E Flange In Lamiera Zincata Per Ventilatori — Flangiato — Vista tre quarti

3.4 Gestione degli scarti e del particolato

Nei sistemi di aspirazione e depolverazione industriale, dopo la separazione dell’aria dal particolato all’interno dei filtri, il materiale raccolto deve essere evacuato in modo continuo e controllato, senza compromettere le condizioni operative. Una gestione non corretta degli scarti può generare accumuli, perdite di efficienza o interferenze con il funzionamento dell’impianto.

rotovalvole

Le rotovalvole sono dispositivi utilizzati per lo scarico controllato del particolato dai sistemi di filtrazione, mantenendo la separazione tra ambiente aeraulico e ambiente esterno. Il loro funzionamento si basa su un rotore a pale che consente il passaggio del materiale solido evitando il ritorno d’aria e la perdita di pressione nel sistema. Impiegate in filtri a maniche, cicloni e sistemi di raccolta polveri.

Rotovalvola Stellare Con Bavette In Vulkolan — Vista tre quarti alt

4.0 Sicurezza dell’impianto aeraulico

Come garantire il rispetto delle normative tecniche e i requisiti di protezione dell’impianto?

4.1 Integrazione di componenti di sicurezza

In presenza di polveri combustibili, elevate temperature di processo o reti aerauliche estese che attraversano più ambienti produttivi, la configurazione della canalizzazione deve prevedere dispositivi in grado di prevenire la propagazione di incendi e le anomalie di flusso, contribuendo alla protezione dell’impianto e alla continuità operativa.

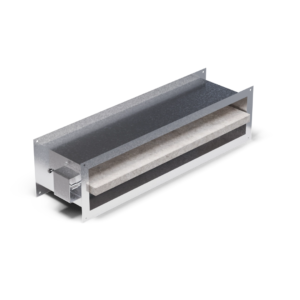

serrande tagliafuoco

Le serrande tagliafuoco sono componenti di sicurezza progettati per impedire la propagazione di fiamme e polveri esplosive attraverso la rete aeraulica. Installate nei punti di attraversamento tra compartimenti, si attivano automaticamente al raggiungimento di determinate temperature, interrompendo il flusso d’aria e isolando le sezioni dell’impianto. Il loro utilizzo è regolato da norme specifiche e contribuisce alla protezione delle strutture e degli ambienti produttivi, integrandosi con i sistemi di sicurezza antincendio dell’edificio.

Serrande Tagliafuoco Complete Di Sistema Di Sgancio Con Fusibile — Vista tre quarti
Serrande Tagliafuoco Complete Di Sistema Di Sgancio Con Fusibile
Condotte a collare

Serrande Tagliafuoco Complete Di Sistema Di Sgancio Con Fusibile

IVA esclusa

5.0 sistemi di recupero

È possibile implementare strategie di recupero del calore per l’efficientamento energetico?

5.1 Ricircolo aria filtrata e recupero del calore

Nei sistemi di aspirazione industriale, il recupero del calore avviene attraverso la re-immissione in ambiente dell’aria filtrata, con l’obiettivo di ridurre le dispersioni termiche e migliorare l’efficienza energetica dell’impianto. In questa configurazione, la rete aeraulica si articola in due sezioni funzionali: una linea di aspirazione (ripresa), che convoglia aria e particolato verso il sistema filtrante, e una linea di mandata, che redistribuisce l’aria depurata all’interno dello stabilimento tramite bocchette o terminali. Questi sistemi sono generalmente associati a unità di filtrazione centralizzate, spesso installate all’esterno dell’edificio, e richiedono un controllo accurato delle condizioni operative e della qualità dell’aria reimmessa.
