Condotte flangiate
Le flange di connessione Quickduct garantiscono giunzioni robuste, elevata resistenza meccanica e stabilità strutturale della canalizzazione aeraulica. Progettati per integrarsi in impianti di trasporto pneumatico che operano in condizioni di alta pressione o con carichi polverosi elevati; particolarmente indicati per installazioni permanenti, tubazioni e pezzi speciali sono disponibili in una varietà di calibri, con flange di accoppiamento stampate o realizzate in piatto per grosse tubazioni, con diametri oltre i 600 mm.
Filtra per categoria
Curve (7)
Curve A Settori Circolari Puntate / Graffata — Flangiato · 15°
Curve A Settori Circolari Puntate / Graffata — Flangiato · 30°
Curve A Settori Circolari Puntate / Graffata — Flangiato · 45°
Curve A Settori Circolari Puntate / Graffata — Flangiato · 60°

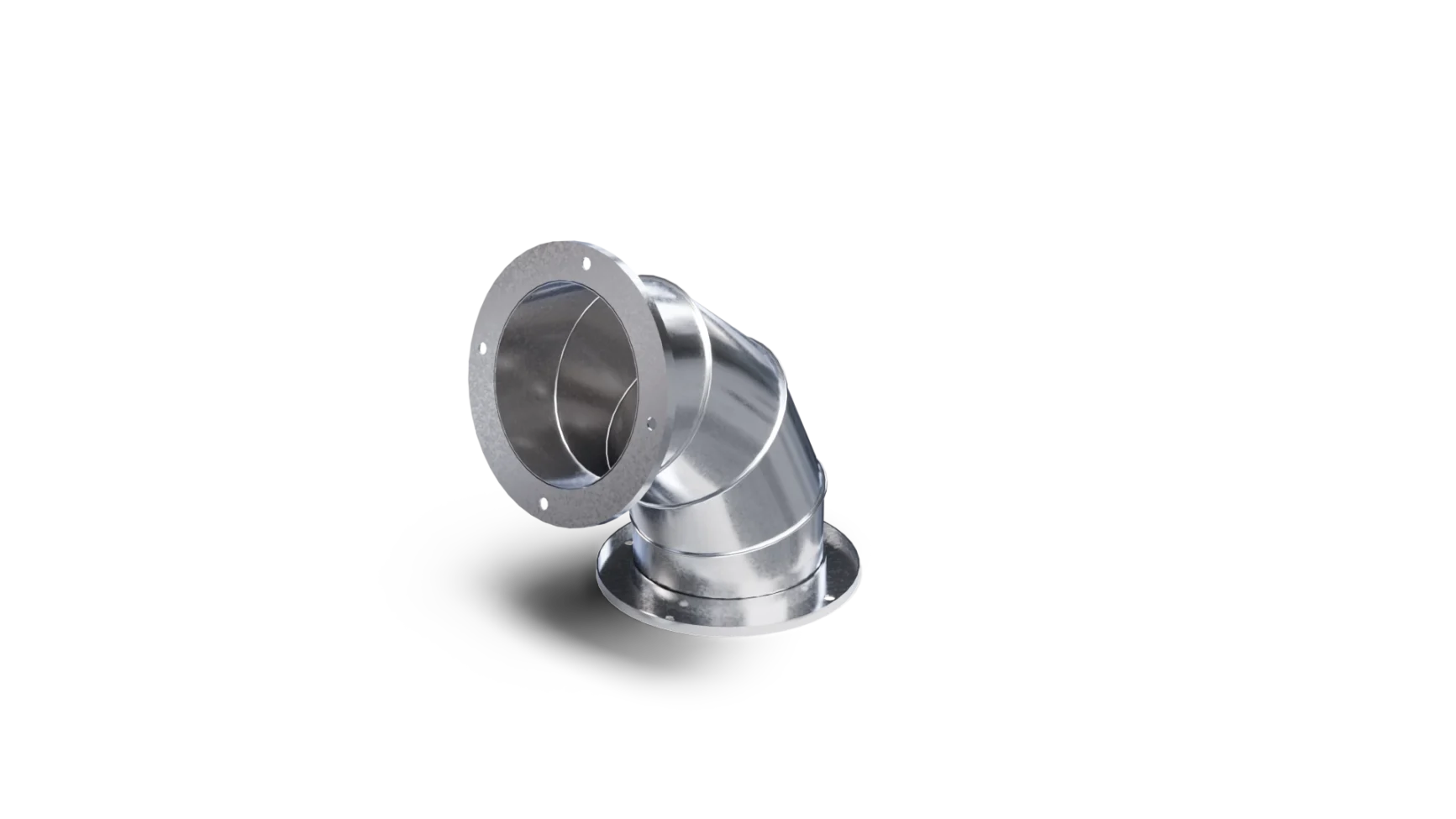

Curve A Settori Circolari Puntate / Graffata — Flangiato · 75°
Curve A Settori Circolari Puntate / Graffata — Flangiato · 90°
Insight
Componenti per Condotte flangiate
Tubi
Le tubazioni flangiate Quickduct garantiscono la tenuta delle saldature del profilo in acciaio, e l’ottimizzazione della perdita di carico a livello degli elementi di raccordo. Disponibili in lunghezze standard da 1000 e 1500 mm, con dn da 80 mm a 1250 mm, e spessori standard 10/10 e fino a 20/10 per applicazioni gravose, mantengono costante la velocità dell’aria nella condotta aeraulica, grazie alla precisione della calandratura e alla superficie liscia dei metalli.
Serrande
Le serrande a ghigliottina e a farfalla Quickduct consentono la regolazione della portata all’interno di reti aerauliche con connessioni flangiate, contribuendo al bilanciamento e al controllo operativo dell’impianto di aspirazione e filtrazione. I connettori flangia garantiscono stabilità e continuità nelle diverse condizioni di esercizio.
Curve
Le curve flangiate Quickduct sono progettate per garantire variazioni di direzione del flusso all’interno di reti aerauliche con configurazione definita, mantenendo continuità geometrica e allineamento del sistema. La precisione delle lavorazioni consente l’integrazione con tubazioni lineari e componenti speciali nelle diverse condizioni operative.
Riduzioni
Le riduzioni flangiate Quickduct permettono il collegamento tra condotte di diametro differente in reti aerauliche strutturate, supportando l’adattamento del sistema alle specifiche esigenze di portata e alla configurazione dell’impianto. Le connessioni flangiate garantiscono continuità e stabilità del flusso nelle transizioni dimensionali.
Deviazioni
Le deviazioni flangiate Quickduct sono progettate per distribuire il flusso su più rami della rete aeraulica, mantenendo coerenza strutturale e precisione degli allineamenti in caso di utenze multiple. La compatibilità modulare consente la realizzazione di configurazioni articolate, i giunti flangiati garantiscono connessioni stabili nel tempo.
Staffe
Le staffe Quickduct per sistemi flangiati sono progettate per garantire il supporto strutturale delle condotte, contribuendo alla corretta installazione e al mantenimento della geometria della rete aeraulica. L’utilizzo di componenti dedicati consente di adattare il sistema ai vincoli impiantistici.
Bocche e terminali
Le bocche e i terminali flangiati Quickduct costituiscono l’interfaccia tra rete aeraulica e utenze, permettendo la captazione o l’immissione dell’aria nei sistemi di aspirazione industriale. Le connessioni flangiate garantiscono continuità e precisione nell’integrazione con l’impianto.
Rotovalvole
Le rotovalvole Quickduct sono integrate nei sistemi di depolverazione per lo scarico controllato del materiale, mantenendo la continuità del circuito aeraulico e dunque l’efficienza dell’impianto di filtrazione. L’interfaccia flangiata consente il collegamento stabile con le linee di aspirazione, garantendo la tenuta pneumatica della rete.
Giunti antivibranti
I giunti antivibranti flangiati Quickduct sono progettati per compensare vibrazioni ed eventuali disallineamenti tra le componenti della rete aeraulica. Le connessioni flangiate contribuiscono alla stabilità del sistema nelle diverse condizioni operative e alla riduzione delle risonanze acustiche, anche in presenza di sollecitazioni meccaniche e carichi polverosi elevati. Una controflangia interna è posta a protezione del corpo in gomma EPDM.
Silenziatori
I silenziatori flangiati Quickduct sono progettati per ridurre la rumorosità dei flussi aerei nelle canalizzazioni industriali. Grazie alle flange, l’unità di attenuazione si integra perfettamente nella rete aeraulica. Le proprietà fonoisolanti dei cilindri silenziatori consentono di mantenere i livelli acustici entro i limiti legali.
